Výstražné LED svetlású dôležitou súčasťou moderných systémov viditeľnosti vozidiel používaných na núdzových, úžitkových, stavebných, poľnohospodárskych, cestných asistenčných, dopravných, priemyselných a špeciálnych vozidlách. Ich úloha presahuje vytváranie jasného blikajúceho svetla. Správne navrhnutý varovný systém musí jasne informovať o prevádzkovom stave vozidla pri práci s karosériou vozidla, elektrickou architektúrou, montážnou polohou, optickými požiadavkami, environmentálnou expozíciou a platnými predpismi. Farba svetla, rozloženie lúča, vzor záblesku, synchronizácia, konštrukcia krytu a dizajn ovládača ovplyvňujú, ako efektívne je vnímaný varovný signál. Pochopenie týchto faktorov pomáha výrobcom vozidiel, prevádzkovateľom vozového parku, integrátorom a dizajnérom zariadení vyvinúť varovné systémy, ktoré sú praktické, odolné, udržiavateľné a vhodné pre podmienky, v ktorých vozidlo funguje.
Obsah
Kliknutím na ľubovoľnú tému prejdete priamo do sekcie.
- 1. Aký je skutočný účel výstražného osvetlenia vozidla?
- 2. Ako technológia LED zlepšuje účinnosť varovania?
- 3. Aké konfigurácie výstražných svetiel sú k dispozícii?
- 4. Ako by sa mala vybrať farba výstražného svetla?
- 5. Prečo záleží na optike, vzoroch blesku a pozorovacích uhloch?
- 6. Kde by mali byť namontované výstražné svetlá?
- 7. Aké podmienky prostredia by sa mali zvážiť?
- 8. Ako elektrické systémy a ovládače ovplyvňujú prevádzku?
- 9. Ako môžu byť varovné systémy integrované do rôznych vozidiel?
- 10. Ako by sa mala hodnotiť zhoda a testovanie?
- 11. Aké sú najčastejšie chyby pri výbere?
- 12. Ako môžu výrobcovia zlepšiť spoľahlivosť systému?
- 13. Čo by mala obsahovať praktická technická špecifikácia?
- 14. Často kladené otázky
Aký je skutočný účel výstražného osvetlenia vozidla?
Výstražné osvetlenie je v podstate vizuálny komunikačný systém. Jeho úlohou je upútať primeranú pozornosť a pomôcť okolitým ľuďom pochopiť, že vozidlo má zvláštny prevádzkový stav.
Výstražný signál môže naznačovať, že vozidlo reaguje na núdzovú situáciu, pracuje vedľa vozovky, pohybuje sa pomaly, obsluhuje infraštruktúru, pôsobí v dočasnej pracovnej oblasti, ťažné zariadenie alebo vykonáva inú úlohu, ktorá si vyžaduje zvýšenú pozornosť ľudí v okolí.
Tým sa výstražné osvetlenie líši od bežného osvetlenia vozidla. Svetlomety, brzdové svetlá, smerové svetlá a obrysové svetlá primárne komunikujú bežné funkcie vozidla. Varovný systém pridáva ďalšiu vrstvu informácií o stave vozidla alebo prevádzkovom prostredí.
Tento rozdiel je obzvlášť dôležitý, keď vozidlo funguje v niekoľkých prostrediach. Úžitkové nákladné vozidlo môže cez deň prechádzať mestom, večer zastaviť pri ceste, vstúpiť na stavenisko a pracovať v blízkosti chodcov alebo strojov. To isté fyzické vozidlo preto môže vyžadovať viditeľnosť z niekoľkých smerov pri veľmi odlišných svetelných podmienkach pozadia.
Systém by mal pomôcť ľuďom v okolí rozpoznať, že vozidlo má špeciálny prevádzkový stav.
Rozloženie svetla by malo urobiť vozidlo viditeľným z uhlov, na ktorých záleží v skutočnom pracovnom prostredí.
Opakovateľné vzory a jasné ovládacie prvky pomáhajú operátorom používať varovný systém predvídateľne.
Výstražné zariadenie by malo spolupracovať s konštrukciou vozidla, elektrickým systémom, ovládacími prvkami a inými inštalovanými komponentmi.
Jedným z najčastejších nedorozumení je, že výkon varovania je jednoducho otázkou jasu. V skutočnosti užitočná viditeľnosť závisí od jasu, uhla pohľadu, kontrastu pozadia, správania blesku, konštrukcie objektívu, montážnej výšky, geometrie vozidla, počasia a vizuálneho prostredia okolo vozidla.
Veľmi jasný modul namontovaný za prekážkou môže vytvárať menej užitočné varovné pokrytie ako stredne výkonný systém správne umiestnený okolo vozidla. Podobne aj signál, ktorý vyzerá pôsobivo v tmavej dielni, sa môže správať inak pri slnečnom svetle, hustom daždi, hmle, prachu alebo v prostredí s viacerými zdrojmi jasného svetla.
Ako technológia LED zlepšuje účinnosť varovania?
Technológia LED zmenila dizajn varovných produktov pre vozidlá. Polovodičové LED diódy umožňujú výrobcom vytvárať kompaktné moduly s flexibilným optickým usporiadaním, elektronickým ovládaním a vysoko integrovanými krytmi.
Flexibilita umiestnenia LED je jednou z najdôležitejších výhod. Viaceré žiariče môžu byť usporiadané za šošovkou, pozdĺž tyče, v rámci kompaktného svietidla alebo cez niekoľko distribuovaných modulov. To umožňuje dizajnérom vytvárať varovné vzory, ktoré sú prispôsobené špecifickým uhlom pohľadu, a nie zaobchádzať s lampou ako s jednobodovým zdrojom.
Kompaktná architektúra produktu
Moduly LED môžu byť navrhnuté v relatívne malých baleniach, čo umožňuje integrovať výstražné funkcie do mriežok, nárazníkov, zrkadiel, bočných panelov, strešných zostáv, priezorov a iných obmedzených miest. To je užitočné pre moderné vozidlá, kde záleží na dizajne exteriéru, aerodynamických požiadavkách a integrácii vybavenia.
Elektronické ovládanie blesku
LED diódy je možné spínať elektronicky s presným časovaním. To podporuje viacero vzorov zábleskov, synchronizovanú prevádzku, striedavé sekvencie, smerové funkcie a iné riadené správanie.
Elektronické ovládanie tiež uľahčuje koordináciu viacerých modulov. Napríklad predné a zadné produkty môžu fungovať spoločne, zatiaľ čo bočné moduly vytvárajú dodatočné pokrytie v bočných uhloch.
Odolnosť pevnej konštrukcie
LED produkty sa nespoliehajú na tradičné vlákno vo vnútri svetelného zdroja. To mení konštrukciu lampy a môže znížiť citlivosť na určité typy mechanických porúch spojených so svetelnými zdrojmi na báze vlákna.
Tepelný dizajn zostáva dôležitý
LED technológia stále produkuje teplo. Hoci sú LED systémy efektívne, ich vnútorná teplota ovplyvňuje elektronické a optické správanie. Konštrukcia krytu, odvod tepla, miesto inštalácie, teplota okolia a doba prevádzky môžu ovplyvniť tepelný výkon.
| Technologická oblasť | Čo to ovplyvňuje | Praktická úvaha |
|---|---|---|
| Rozloženie LED žiariča | Výstup a optické pokrytie | Prispôsobte usporiadanie vysielača požadovaným uhlom pohľadu |
| Optická šošovka | Tvar a rozloženie lúča | Skontrolujte skutočné pokrytie namiesto samotného výstupu |
| Bývanie | Ochrana a tepelné správanie | Prispôsobte dizajn krytu inštalačnému prostrediu |
| Riadiaca elektronika | Vzory a synchronizácia | Používajte jasne definované prevádzkové režimy |
Dôležité je, že LED diódy sú technologickou platformou, nie kompletným varovným riešením. Optický dizajn, elektronika, tepelné riadenie, konštrukcia krytu, montáž a logika ovládania určujú, ako efektívne táto technológia funguje na skutočnom vozidle.
Aké konfigurácie výstražných svetiel sú k dispozícii?
Moderné výstražné systémy vozidiel sú dostupné v niekoľkých fyzických formách. Každá konfigurácia je navrhnutá podľa rôznych požiadaviek na inštaláciu a profesionálne vozidlá často kombinujú niekoľko typov, aby sa dosiahlo širšie pokrytie.
Svetelné lišty montované na streche
Svetelné lišty sú zvyčajne inštalované cez strechu a môžu obsahovať viacero optických modulov usporiadaných tak, aby poskytovali pokrytie dopredu, dozadu a zboku.
Ich zvýšená poloha môže pomôcť, aby výstražný signál zostal viditeľný nad ostatnými konštrukciami vozidla. Umiestnenie na streche však tiež vystavuje výrobok zaťaženiu vetrom, poveternostným vplyvom, vibráciám a zvýšenej celkovej výške vozidla.

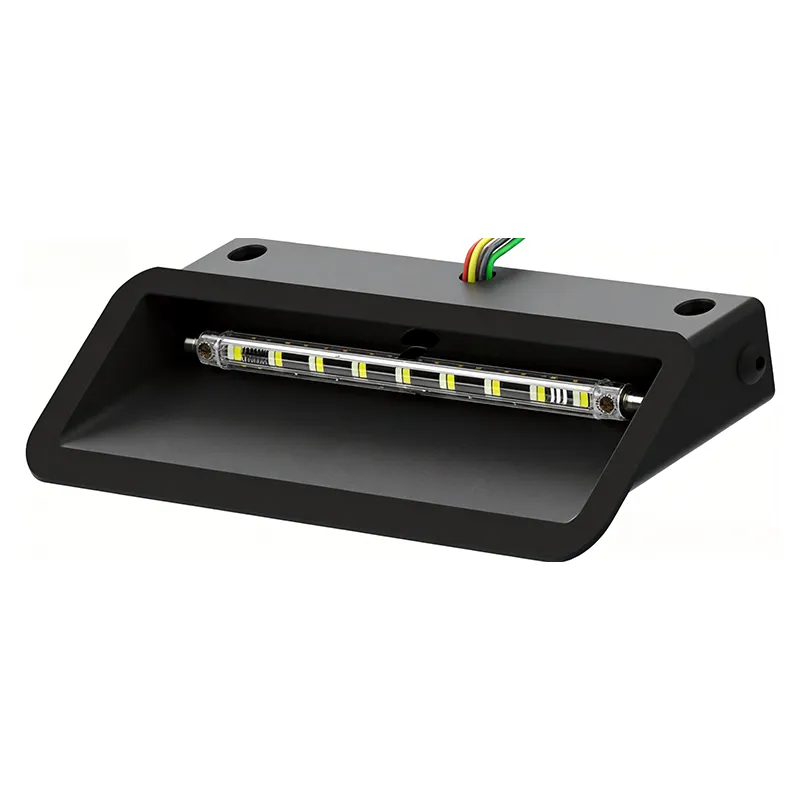

Kompaktné svietidlá
Svetlá sú menšie samostatné moduly, ktoré možno rozmiestniť po vozidle. Často sa používajú v otvoroch mriežky chladiča, nárazníkoch, bočných paneloch, zadnej časti karosérie, zrkadlách alebo na iných miestach, kde nie je praktická veľká svetelná lišta.
Rozmiestnené svetlomety môžu byť obzvlášť užitočné na zakrytie viditeľnosti vytvorených karosériou alebo vybavením.
Majáky
Majáky sú zvyčajne umiestnené na vyvýšenom mieste a poskytujú dobre rozpoznateľný varovný signál. Ich cylindrický alebo kompaktný tvar umožňuje ich montáž na strechy vozidiel, konštrukcie zariadení alebo špeciálne plošiny.
Úkrytové systémy
Úkrytové moduly sú inštalované za existujúcimi konštrukciami vozidla, čo umožňuje, aby výstražná funkcia zostala vizuálne diskrétna, keď nie je v prevádzke. Inštalácia vyžaduje starostlivé zváženie optickej vzdialenosti, rozptylu tepla, zapojenia a servisného prístupu.
Systémy namontované na priezore
Jednotky priezorov sú inštalované vo vnútri vozidla v blízkosti hornej oblasti čelného skla. Môžu poskytnúť predné varovné osvetlenie pri zachovaní kompaktnej inštalačnej plochy.
Hlavným problémom je zabezpečiť, aby systém nevytváral nadmerné odrazy a nezasahoval do viditeľnosti operátora.
Smerové výstražné systémy
Smerové systémy používajú riadené sekvencie na komunikáciu pohybu doľava, doprava alebo do stredu. Sú obzvlášť dôležité pre cestné servisné vozidlá, vozidlá na riadenie dopravy, vyprošťovacie vozidlá a pracovné vozidlá prevádzkované v oblastiach s aktívnou premávkou.
| Konfigurácia | Typická inštalácia | Hlavná výhoda | Hlavná úvaha |
|---|---|---|---|
| Svetelná lišta | Strecha | Široká zvýšená viditeľnosť | Montáž, výška, vystavenie vetru |
| Lighthead | Mriežka, nárazník, bočné, zadné | Flexibilné distribuované umiestnenie | Optický smer a dostupná hĺbka inštalácie |
| Beacon | Zvýšená montážna poloha | Výrazný varovný signál vysokej úrovne | Montážna sila a celková výška vozidla |
| Úkryt | Za panelmi vozidla | Diskrétna integrácia | Jasná optická dráha a tepelné riadenie |
| Jednotka priezoru | Vnútorné horné čelné sklo | Kompaktné varovanie dopredu | Viditeľnosť a odrazy vodiča |
| Smerová jednotka | Zadná alebo servisná oblasť | Komunikácia smerujúca doprava | Riadenie sekvencie a synchronizácie |
Neexistuje žiadna konfigurácia, ktorá by vyhovovala každému vozidlu. Výber by mal začať problémom s viditeľnosťou, ktorý je potrebné vyriešiť, a potom určiť, ktoré fyzické usporiadanie môže najefektívnejšie vyriešiť tento problém.
Veľký pracovný vozík môže využívať zvýšenú svetelnú lištu spolu s prednými a zadnými svetlometmi, zatiaľ čo kompaktné servisné vozidlo sa môže spoliehať predovšetkým na diskrétne mriežky a zadné moduly. Dôležitým faktorom je pokrytie, nielen množstvo produktu.
Ako by sa mala vybrať farba výstražného svetla?
Výstražná farba obsahuje informácie, ale správna farba závisí od úlohy vozidla, krajiny, jurisdikcie, kategórie služieb a platných predpisov.
Medzi bežné varovné farby patrí oranžová, červená a modrá. Rôzne triedy vozidiel môžu tiež používať viacfarebné konfigurácie pre rôzne prevádzkové stavy. Pretože tieto pravidlá sa môžu líšiť, farba by sa mala vždy považovať za regulačné a funkčné rozhodnutie, a nie za čisto vizuálnu preferenciu.
Jantárové varovné systémy
Jantár sa vo veľkej miere spája s opatrnosťou, pracovnou činnosťou, cestnými prevádzkami, údržbou, stavebníctvom, inžinierskymi službami, pomaly sa pohybujúcim zariadením a inými aplikáciami, kde je potrebná zvýšená pozornosť.
Červené výstražné systémy
Červená môže mať silný varovný význam a môže byť spojená s konkrétnymi funkciami vozidla alebo kategóriami autorizovaných servisov v závislosti od jurisdikcie.
Modré výstražné systémy
Modrá často podlieha prísnejším kontrolám a môže byť vyhradená pre konkrétne núdzové alebo povolené kategórie vozidiel. Jeho vhodnosť by sa preto mala dôkladne skontrolovať pre cieľový trh a úlohu vozidla.
Dvojfarebné systémy
Dvojfarebné produkty môžu podporovať rôzne prevádzkové stavy. Napríklad jedna schválená farba môže byť spojená so všeobecnou pracovnou činnosťou, zatiaľ čo iná sa používa na samostatnú prevádzkovú funkciu. Logika ovládača by mala tieto režimy objasniť a zabrániť náhodným kombináciám.
| Stratégia farieb | Potenciálna aplikácia | Dôležitá úvaha |
|---|---|---|
| Amber | Práca, opatrnosť, obsluha, cestná činnosť | Bežné v aplikáciách súvisiacich s prácou, podliehajú miestnym pravidlám |
| Červená | Určené výstražné funkcie | Používajte podľa požiadaviek na vozidlo a jurisdikciu |
| Modrá | Špecializovaná núdzová signalizácia | Často prísnejšie regulované |
| Dvojfarebná | Viaceré prevádzkové stavy | Logika ovládača by mala jasne oddeľovať schválené režimy |
Farba tiež interaguje s prostredím. Vizuálny kontrast medzi výstražným signálom a jeho pozadím sa môže meniť pri slnečnom svetle, nočných podmienkach, mestskom osvetlení, snežení, hmle alebo reflexných povrchoch.
Prečo záleží na optike, vzoroch blesku a pozorovacích uhloch?
Viditeľnosť výstrahy do značnej miery závisí od optického dizajnu. Okolitý účastník cestnej premávky môže vidieť vozidlo priamo spredu, z uhla, zboku alebo zozadu. Varovný systém preto musí poskytovať zmysluplnú viditeľnosť v dôležitých smeroch.
Distribúcia lúčov
Optické šošovky, reflektory, usporiadanie LED, orientácia modulu a geometria krytu určujú, ako sa vyžarované svetlo šíri. Svetlo smerujúce dopredu je optimalizované odlišne od modulu určeného na poskytovanie širokého bočného pokrytia.
Praktický systém by mal minimalizovať zbytočné slabé zóny. To je dôvod, prečo je potrebné vyhodnotiť distribúciu svetla cez príslušné uhly pohľadu, a nie iba z jedného preferovaného smeru.
Pozorovací uhol
Karoséria vozidla môže vytvárať neočakávané optické prekážky. Jednotka namontovaná na mriežke môže veľmi dobre fungovať spredu, pričom poskytuje obmedzený výhľad z bočného uhla. Strešná tyč môže ponúknuť široké pokrytie, ale stále ponecháva medzery v blízkosti vozidla.
Mapovanie vozidla z viacerých uhlov pohľadu pred inštaláciou môže odhaliť tieto oblasti.
Bleskové vzory
Blikaním sa výstražné osvetlenie vizuálne odlišuje od mnohých bežných svetiel vozidla. Rôzne vzory môžu podporovať rôzne prevádzkové stavy alebo vytvárať väčšie vizuálne oddelenie od pozadia.
Prílišná zložitosť vzorov však môže spôsobiť ďalší problém. Operátori môžu mať problém zapamätať si, ktorý vzor zodpovedá konkrétnej funkcii. Menšia sada jasne definovaných režimov môže byť často praktickejšia ako zbytočne veľká knižnica vzorov.
Synchronizácia
Keď niekoľko modulov funguje ako jeden systém, synchronizácia ovplyvňuje celkový vizuálny výsledok. Moduly môžu blikať súčasne, striedať vľavo a vpravo, pohybovať sa po vozidle alebo pracovať v samostatných synchronizovaných skupinách.
Viacero modulov sa aktivuje spoločne, aby vytvorili jednotnú varovnú udalosť.
Samostatné skupiny sa aktivujú postupne, aby vytvorili vizuálny pohyb po vozidle.
Svetelná aktivita prechádza cez usporiadanú skupinu a môže podporovať smerové funkcie.
Schválené vzory je možné zvoliť podľa prevádzkového stavu vozidla.
Vizuálne podmienky v reálnom svete
Optický výkon by sa mal posudzovať za reálnych podmienok. Jasné slnečné svetlo, svetlomety, mokrý chodník, hmla, prach, reflexné značky, sneh a blízke pracovné svetlá môžu zmeniť spôsob vnímania varovných signálov.
To je dôvod, prečo samotný laboratórny výstup nehovorí celý príbeh. Konečná inštalácia vozidla určuje, či sa svetlo skutočne dostane k divákovi v užitočnej forme.
Kde by mali byť namontované výstražné svetlá?
Montážna poloha má priamy vplyv na viditeľnosť. Určuje nadmorskú výšku, viditeľnosť, prekážku, vedenie káblov, mechanické namáhanie a dostupnosť pre údržbu.
Montáž na strechu
Strešné systémy ťažia z prevýšenia. Môžu zostať viditeľné nad mnohými konštrukciami vozidiel a môžu poskytovať široké pokrytie dopredu, dozadu a do strán.
Inštalácia strechy zároveň zvyšuje vystavenie vetru, dažďu, snehu, umývaniu vozidla a náhodnému nárazu. Montážny materiál musí byť preto vhodný pre konštrukciu strechy a prevádzkové prostredie vozidla.
Montáž prednej mriežky
Svetlá namontované na mriežke môžu poskytovať pokrytie čelného varovania nižšej úrovne a môžu dopĺňať produkt namontovaný na streche. Inštalačná hĺbka a optická vzdialenosť by sa mali starostlivo skontrolovať.
Zadná montáž
Zadné výstražné moduly môžu byť obzvlášť dôležité pre cestné servisné a úžitkové vozidlá, ktoré zastavujú alebo pracujú pozdĺž verejných komunikácií. Nasledujúci vodič nemusí jasne vidieť predné alebo strešné svetlo, ak karoséria vozidla alebo blízke zariadenie blokuje signál.
Bočná montáž
Bočné moduly môžu zmenšiť medzery v bočnej viditeľnosti. To môže byť cenné, keď sa vozidlá pohybujú okolo križovatiek, chodcov, strojov alebo prechádzajúcej premávky.
Skrytá integrácia
Hideaway moduly môžu zachovať čistý vonkajší vzhľad a zároveň poskytujú výstražnú funkciu. Tieto inštalácie vyžadujú starostlivé zváženie okolitého materiálu a optickej dráhy.
| Montážna poloha | Hlavná úloha viditeľnosti | Typická výzva |
|---|---|---|
| Strecha | Zvýšené široké pokrytie | Zaťaženie vetrom, výška, montážna sila |
| Predná mriežka | Dopredné a diagonálne pokrytie | Prekážka tela a hĺbka inštalácie |
| Zadné | Sledovanie premávky | Dvere, vybavenie, regály a karoséria |
| Side | Bočné pokrytie | Geometria vozidla a orientácia modulu |
| Priezor | Viditeľnosť kabíny dopredu | Odrazy a viditeľnosť vodiča |
Užitočnou metódou návrhu je vytvorenie mapy viditeľnosti. Označte prednú, zadnú, bočnú, vyvýšenú a blízku pozorovaciu zónu vozidla a potom zistite, ktoré oblasti blokujú zrkadlá, vybavenie, panely karosérie, koľajnice, rebríky, stojany alebo príslušenstvo.
Keď sú tieto medzery známe, každý varovný modul má jasnú úlohu. Tento prístup je efektívnejší ako pridávanie svetiel náhodne, kým sa vozidlo nezdá byť dostatočne jasné.
Aké podmienky prostredia by sa mali zvážiť?
Výstražné zariadenie vozidla funguje v prostrediach, ktoré môžu byť podstatne drsnejšie ako vnútorné elektrické aplikácie. Vonkajšie vystavenie môže zahŕňať dážď, rozprašovanie vozovky, sneh, blato, prach, vibrácie, ultrafialové žiarenie, zmeny teploty, čistiace chemikálie a mechanické vplyvy.
Vystavenie vode
Vonkajšie varovné produkty by mali mať ochranu krytu zodpovedajúcu ich zamýšľanej inštalácii. Voda sa môže dostať cez švy, konektory, káblové výstupy, montážne rozhrania alebo poškodené tesnenia.
Kvalita inštalácie je súčasťou rovnice ochrany vody. Kryt môže byť dobre utesnený vo výrobe a stále môže dôjsť k vniknutiu vody, ak sa počas inštalácie nesprávne zaobchádza s vedením káblov, montážnymi otvormi alebo umiestnením konektorov.
Prach a blato
Stavebné, poľnohospodárske, banské, lesnícke a priemyselné vozidlá môžu pracovať v prostrediach s prachom, blatom, pieskom a jemnými časticami. Šošovky by mali zostať praktické na čistenie a inštalácia by sa mala vyhnúť zbytočne exponovaným miestam, kde sa môže hromadiť kontaminácia.
Vibrácie a šok
Pohyb vozidla vystavuje varovné produkty mechanickým vibráciám. Nerovné cesty, prevádzka v teréne, ťažká technika a častý pohyb vozidiel môžu spôsobiť namáhanie držiakov, upevňovacích prvkov, dosiek plošných spojov, konektorov a vnútorných komponentov.
Teplota
Vozidlá môžu byť zaparkované na priamom slnku alebo prevádzkované počas chladných zimných podmienok. Výrobok by sa preto mal zvoliť pre skutočný rozsah prevádzkových teplôt, najmä ak sa očakáva nepretržité alebo časté blikanie.
UV žiareniu
Vonkajšie šošovky a kryty môžu byť vystavené dlhodobému ultrafialovému žiareniu. Výber materiálu by mal zohľadňovať odolnosť voči žltnutiu, praskaniu, krehnutiu a strate optickej čistoty v priebehu času.
- Ochrana proti vode:Prispôsobte kryt a spôsob inštalácie skutočnej expozícii.
- Mechanická odolnosť:Zvážte vibrácie, náraz, otrasy a montážne napätie.
- Tepelné správanie:Potvrďte prevádzku v rámci očakávaného teplotného rozsahu.
- UV odolnosť:Zvážte dlhodobé vonkajšie vystavenie šošoviek a krytov.
- Ochrana konektora:Chráňte káblové vstupy a elektrické rozhrania rovnako starostlivo ako kryt lampy.
Environmentálne hodnotenia by sa mali interpretovať spolu s konečnou inštaláciou. Hodnotenie produktu má zmysel len vtedy, keď nainštalovaná konfigurácia zachováva podmienky, pre ktoré bol produkt navrhnutý.
Ako elektrické systémy a ovládače ovplyvňujú prevádzku?
Moderné výstražné systémy často obsahujú viacero svetiel riadených ako koordinovaná sieť, a nie jednu nezávislú lampu pripojenú k spínaču.
Kompatibilita napätia
Elektrické systémy vozidla sa líšia podľa použitia. Výstražné zariadenie preto musí zodpovedať menovitému napätiu vozidla a prevádzkovému rozsahu.
Kompatibilitu napätia je potrebné skontrolovať pred inštaláciou a nie predpokladať z kategórie vozidla.
Ochrana obvodu
Pre bezpečnú elektrickú integráciu je dôležité vhodné zapojenie, istenie, uzemnenie, dimenzovanie káblov, výber konektorov a ochrana obvodu.
Elektroinštalačný systém by mal byť chránený aj pred oderom, nadmerným teplom, pohyblivými komponentmi, vystavením vode a mechanickému namáhaniu.
Funkcie ovládača
V závislosti od dizajnu produktu môže ovládač riadiť vzory zábleskov, synchronizáciu, farebné režimy, smerové sekvencie, prepínanie napájania alebo niekoľko skupín svetelných modulov.
| Funkcia ovládania | Účel | Praktická požiadavka |
|---|---|---|
| Ovládanie výkonu | Povoliť alebo zakázať varovný systém | Jasná identifikácia operátora |
| Výber vzoru | Vyberte schválené správanie blesku | Jednoduché a logické usporiadanie režimov |
| Ovládanie farieb | Zmeňte schválenú prevádzkovú farbu alebo režim | Zabráňte náhodným nevhodným kombináciám |
| Smerové ovládanie | Vytvorte ľavú, pravú alebo stredovú sekvenciu | Jasný vzťah medzi vstupom a výstupom |
| Synchronizácia | Koordinujte viacero modulov | Stabilné načasovanie v celom systéme |
Jednoduché ovládanie je často praktickejšie
Ovládací panel s mnohými tlačidlami nie je automaticky lepší. Operátori možno budú musieť aktivovať varovné funkcie, keď nosia rukavice, pracujú v noci alebo sa sústredia na prevádzku vozidla.
Jasne označené ovládacie prvky a logické zoskupenie môžu uľahčiť používanie systému v reálnych prevádzkových podmienkach.
Servisný prístup
Ovládač by mal byť chránený pred zbytočným teplom, vodou a nárazmi, pričom by mal zostať prístupný pre údržbu. Káblové zväzky by mali byť označené, aby technici mohli identifikovať moduly a obvody bez zbytočnej demontáže.
Ako môžu byť varovné systémy integrované do rôznych vozidiel?
Každé vozidlo predstavuje iný varovný problém. Rozmery tela, vybavenie, prevádzková rýchlosť, pracovné prostredie a regulačné požiadavky môžu výrazne zmeniť vhodnú konfiguráciu.
Môže vyžadovať koordinované pokrytie varovaním, rýchly výber režimu, riadené vzory zábleskov a silnú viditeľnosť z viacerých smerov.
Často vyžadujú varovné pokrytie okolo veľkých štruktúr zariadení a ochranu pred prachom, vibráciami, blatom a fyzickými nárazmi.
Môže sa často zastaviť vedľa ciest alebo infraštruktúry, takže je dôležité rozoznanie zozadu a zboku.
Môže pracovať okolo veľkých prídavných zariadení a v meniacich sa svetelných podmienkach, čo si vyžaduje premyslené umiestnenie a odolnú konštrukciu.
Môže sa stretnúť s konármi, nerovným terénom, prachom, vibráciami a slabými svetelnými podmienkami, ktoré kladú dodatočné požiadavky na montáž a dizajn krytu.
Často pracuje v blízkosti pohybujúcej sa premávky, takže rýchle rozpoznanie z približujúcich sa a prechádzajúcich smerov je obzvlášť dôležité.
Vozidlá vozového parku
Vozové parky môžu zahŕňať rôzne modely vozidiel s rôznymi strechami, mriežkami, elektrickými systémami a rozmermi karosérie. Štandardizovaná stratégia varovania by preto mala definovať spoločné funkčné požiadavky a zároveň umožniť prispôsobenie fyzických konfigurácií každému vozidlu.
Stavebné a ťažké zariadenia
Ťažké zariadenia môžu mať veľké slepé oblasti. Výstražné moduly môže byť potrebné umiestniť nad kabíny, okolo telies strojov alebo v blízkosti zadných konštrukcií. Montážny materiál by sa mal zvoliť podľa vibrácií a pohybu spojeného so strojom.
Poľnohospodárske aplikácie
Poľnohospodárska technika môže prechádzať medzi prácou na poli a cestovaním. Výstražné zariadenia preto môžu byť potrebné, aby zostali viditeľné okolo veľkých prídavných zariadení a pohyblivých komponentov, pričom prežili prach, blato, slnečné svetlo, vlhkosť a dlhé prevádzkové obdobia.
Špeciálne vozidlá
Servisné, záchranné, dopravné a komunálne vozidlá môžu vyžadovať prispôsobenú kombináciu svetelných pásov, majákov, svetiel, smerových systémov a ovládačov. V takýchto prípadoch je integrácia špecifická pre aplikáciu zvyčajne vhodnejšia ako spoliehanie sa na jedno generické usporiadanie produktu.
Vo všetkých týchto aplikáciách najlepší systém začína prevádzkovým scenárom vozidla a nie katalógom produktov.
Ako by sa mala hodnotiť zhoda a testovanie?
Výstražné zariadenia vozidiel môžu podliehať trhovo špecifickým predpisom, fotometrickým požiadavkám, požiadavkám na elektromagnetickú kompatibilitu, environmentálnym testom a pravidlám pre kategóriu vozidiel.
Termíny a normy uvedené v technických dokumentoch by sa preto mali vykladať opatrne. Konkrétne označenie sa môže týkať optického výkonu, elektromagnetickej kompatibility alebo inej časti požiadavky na výrobok. Rôzne označenia by sa nemali považovať za vzájomne zameniteľné.
Fotometrické testovanie
Fotometrické vyhodnotenie skúma optické správanie a môže zahŕňať výstup, distribúciu, farbu a viditeľnosť v definovaných uhloch v závislosti od príslušnej požiadavky.
Testovanie vibrácií
Osvetlenie vozidla je neustále vystavené vibráciám. Testovanie môže pomôcť vyhodnotiť životnosť krytu, montážnej konštrukcie, elektrických spojení, dosiek plošných spojov, optických komponentov a vnútorných zostáv.
Testovanie vody a vniknutia
Vonkajšie varovné zariadenia by sa mali hodnotiť z hľadiska príslušnej environmentálnej expozície. Potrebná ochrana závisí od miesta inštalácie a podmienok očakávaných počas používania.
Hodnotenie korózie
Cestná soľ, vlhkosť, voda a priemyselné nečistoty môžu ovplyvniť kovové povrchy, nátery, upevňovacie prvky a montážne konštrukcie. Testovanie korózie môže pomôcť identifikovať slabé miesta v materiáloch a povrchovej úprave.
Elektromagnetická kompatibilita
Výstražné zariadenie funguje spolu s rádiami, navigačnými systémami, riadiacimi modulmi, elektronikou motora, senzormi a ďalšími systémami vozidla. Elektromagnetická kompatibilita je preto dôležitým faktorom pre integrovanú elektroniku vozidla.
| Testovacia oblasť | Primárne zameranie | Prečo na tom záleží |
|---|---|---|
| Fotometrické | Optický výstup a distribúcia | Pomáha overiť viditeľnosť a správanie signálu |
| Vibrácie | Mechanická odolnosť | Simuluje namáhanie spôsobené pohybom vozidla |
| Vniknutie vody | Ochrana krytu | Dôležité pre vonkajšiu a exponovanú inštaláciu |
| Korózia | Odolnosť materiálu a povrchovej úpravy | Relevantné pre soľ, vlhkosť a priemyselné prostredie |
| EMC | Elektrická kompatibilita | Podporuje stabilnú prevádzku spolu s inou elektronikou vozidla |
Súlad by sa mal zvážiť aj na úrovni konfigurácie. Výsledok testu sa môže vzťahovať na konkrétne usporiadanie produktu, farbu, orientáciu montáže alebo prevádzkový režim. Technická dokumentácia by mala tieto podmienky objasniť.
Aké sú najčastejšie chyby pri výbere?
Mnoho problémov so systémom varovania vzniká skôr počas výberu ako po inštalácii. Medzi najčastejšie chyby patrí zameranie sa na vzhľad alebo jas a zároveň prehliadanie geometrie vozidla, zákonných požiadaviek, vplyvu prostredia alebo architektúry ovládania.
- Výber len podľa jasu:Samotný výstup neurčuje užitočné pokrytie.
- Ignorovanie montážnej polohy:Karoséria alebo vybavenie môžu blokovať dobre navrhnuté svietidlo.
- Použitie nevhodnej farby:Požiadavky na farbu sa líšia podľa aplikácie a jurisdikcie.
- Ignorovanie ovládača:Viaceré svetelné moduly potrebujú koordinovanú prevádzkovú logiku.
- Prehliadanie expozície životného prostredia:Prach, blato, soľ, vibrácie a teplota ovplyvňujú výber produktu.
- Blokovanie prístupu k službe:Skryté zariadenie sa ťažko kontroluje a vymieňa.
- Miešanie nekompatibilných komponentov:Napätie, konektory, architektúra ovládača a montážne rozmery sa musia zhodovať.
- Pridáva sa príliš veľa modulov:Viac produktov automaticky nerieši stratégiu zlej viditeľnosti.
Problém je len s jasom
Výstražný systém, ktorý z jedného smeru vyzerá extrémne jasne, môže stále vytvárať slabé bočné alebo zadné pokrytie. Preto by sa mala zvážiť úplná obálka zobrazenia.
Problém jedného produktu pre všetkých
Strešná svetelná lišta, ktorá dobre funguje na jednom nákladnom vozidle, môže byť pre kompaktné servisné vozidlo nevhodná. Podobne môže byť mriežkové svetlo ideálne pre jeden tvar tela a nevhodne pre iné.
Problém právnej farby
Pred inštaláciou by mala byť potvrdená farba pre cieľový trh a úlohu vozidla. Produkt, ktorý je fyzicky schopný produkovať špecifickú farbu, neznamená, že táto farba je automaticky vhodná pre každú aplikáciu.
Problém údržby
Výstražné systémy sú často inštalované na zložitých miestach, pretože najviditeľnejšie montážne body nie sú vždy najjednoduchšie na údržbu. Inštalácia by mala vyvážiť viditeľnosť s primeraným prístupom na kontrolu, čistenie a výmenu.
Ako môžu výrobcovia zlepšiť spoľahlivosť systému?
Spoľahlivé výstražné zariadenie závisí od koordinovanej kvality LED diód, dosiek plošných spojov, optických šošoviek, krytov, tesnení, konektorov, kabeláže, montážneho hardvéru a komponentov ovládača.
Optická kontrola zostavy
Umiestnenie žiariča a zarovnanie šošovky môže ovplyvniť optickú jednotnosť. Keď je niekoľko modulov inštalovaných vedľa seba, malé rozdiely v optickom správaní môžu byť viditeľnejšie.
Ovládanie elektromontáže
Vodiče, spájkované spoje, konektory, komponenty na ochranu obvodov a dosky s plošnými spojmi by sa mali montovať podľa kontrolovaných výrobných postupov.
Mechanické ovládanie montáže
Upevňovacie prvky, konzoly, tesnenia, káblové výstupy a rozhrania šošoviek by mali byť inštalované dôsledne. Vibrácie vozidla spôsobujú opakované mechanické namáhanie týchto komponentov.
Kontrola procesu
Kontrola kvality je silnejšia, keď je distribuovaná v rámci výroby namiesto toho, aby bola obmedzená na záverečnú kozmetickú kontrolu.
- Skontrolujte prichádzajúce komponenty:Overte kritické LED diódy, elektroniku, šošovky, kryty, tesnenia a konektory.
- Zostava ovládania:Pri zapájaní, spájkovaní, tesnení, upevňovaní a inštalácii šošoviek používajte opakovateľné postupy.
- Skontrolujte optické správanie:Overte schválené svetelné vzory a optický výstup.
- Vyhodnoťte odolnosť voči životnému prostrediu:Aplikujte príslušné testy vody, vibrácií, korózie a teploty.
- Overte fungovanie ovládača:Potvrďte vzory, farby, synchronizáciu a smerové funkcie.
- Skontrolujte hotovú zostavu:Skontrolujte konektory, upevňovacie body, stav objektívu, kvalitu krytu a označenie.
Prečo je dôležitá konzistentnosť pri aplikáciách vozového parku
Vozový park môže nainštalovať desiatky alebo stovky varovných modulov na rôzne platformy vozidiel. Konzistentné optické správanie, logika ovládača, konektory, spôsoby montáže a dokumentácia môžu výrazne uľahčiť inštaláciu a údržbu.
Dokumentácia ako súčasť kvality
Technické výkresy, schémy zapojenia, pokyny na inštaláciu, informácie o ovládači a záznamy o kontrole pomáhajú vytvoriť jasné spojenie medzi výrobou a integráciou vozidla.
Dobrá dokumentácia tiež podporuje budúcu údržbu. Technik by mal byť schopný identifikovať, ktorý modul sa pripája ku ktorému výstupu regulátora, a pochopiť zamýšľaný prevádzkový režim bez spätného inžinierstva celého vozidla.
Čo by mala obsahovať praktická technická špecifikácia?
Praktická technická špecifikácia mení všeobecnú požiadavku na výstražné svetlo na konfiguráciu, ktorej môžu dizajnéri, výrobcovia, inštalatéri a operátori konzistentne rozumieť.
| Oblasť špecifikácie | Informácie na definovanie | Prečo na tom záleží |
|---|---|---|
| Úloha vozidla | Núdzové, stavebné, úžitkové, poľnohospodárske, dopravné, servisné alebo špeciálne použitie | Stanovuje prevádzkový kontext |
| Konfigurácia | Svetelná lišta, maják, svetlomet, úkryt, priezor, smerový systém | Určuje fyzickú a optickú integráciu |
| Farba | Schválená výstražná farba alebo kombinácia | Spája systém s požiadavkami aplikácie |
| Napätie | Elektrická architektúra vozidla a prevádzkový dosah | Zabraňuje elektrickému nesúladu |
| Kontrola | Vzory, synchronizácia, smerové režimy, ovládanie farieb | Definuje správanie systému |
| Montáž | Strecha, mriežka, zadná, bočná, priezor, skrytá inštalácia | Určuje viditeľnosť a požiadavky na inštaláciu |
| Životné prostredie | Voda, prach, vibrácie, teplota, UV, korózia | Prispôsobuje konštrukciu prevádzkovým podmienkam |
| Testovanie | Platné požiadavky na testovanie trhu a produktov | Poskytuje jasný technický základ pre hodnotenie |
Najprv definujte vozidlo
Rozmery vozidla, konštrukcia strechy, panely karosérie, mriežky, nosiče vybavenia, zrkadlá, dvere, prídavné zariadenia a existujúce svetlá by mali byť zmapované pred dokončením rozloženia varovania.
Definujte skutočné prevádzkové podmienky
Špecifikácia by mala určiť, kde a kedy sa bude systém používať. Denná práca na ceste, nočná výstavba, núdzová reakcia, poľnohospodárska práca na poli, skladové dvory a komunálne služby si môžu vyžadovať veľmi odlišné stratégie varovania.
Definujte zóny viditeľnosti
Namiesto toho, aby ste len uviedli, koľko svetiel je potrebných, špecifikujte, ktoré smery musia zostať viditeľné. Technický plán môže identifikovať predné, zadné, bočné, zvýšené a blízke požiadavky na pokrytie.
Definujte elektrickú architektúru
Pred začatím výroby alebo prestavby vozidla je potrebné identifikovať napätie, prúdové požiadavky, typ konektora, umiestnenie ovládača, ochranu obvodu, vedenie káblov a uzemnenie.
Definujte požiadavky na službu
Výstražné zariadenie by malo zostať praktické na čistenie, kontrolu, nastavovanie a výmenu. Technická špecifikácia by preto mala v prípade potreby obsahovať podrobnosti o prístupe k službe a inštalácii.
Zistite, kde musia vozidlo vidieť približujúca sa premávka, chodci a pracovníci.
Identifikujte fyzické upevňovacie body, prekážky, karosériu a dostupný priestor.
Identifikujte zdroj napájania, umiestnenie ovládača, trasy káblov, ochranu a servisný prístup.
Identifikujte, ako sa bude výrobok čistiť, kontrolovať, nastavovať a vymieňať.
Praktický pracovný postup výberu
- Definujte funkciu vozidla:Zistite dôvod, prečo je potrebné dodatočné vizuálne varovanie.
- Trasy zobrazenia mapy:Identifikujte potreby viditeľnosti spredu, zozadu, zboku, vyvýšenej polohy a viditeľnosti na blízko.
- Identifikujte prekážky:Skontrolujte karosériu, nosiče, zrkadlá, náradie, príslušenstvo a vybavenie.
- Vyberte fyzickú konfiguráciu:Vyberte si vhodnú kombináciu tyčí, majákov a svetiel.
- Potvrďte farbu a vzory:Vyberte schválené prevádzkové režimy pre cieľ a úlohu vozidla.
- Potvrďte elektrickú kompatibilitu:Skontrolujte napätie, zapojenie, konektory, funkcie ovládača a ochranu obvodu.
- Potvrďte environmentálne požiadavky:Zariadenie prispôsobte vode, prachu, vibráciám, UV žiareniu a teplote.
- Skontrolujte dokumentáciu:Uistite sa, že výkresy produktu, informácie o zapojení, montážne detaily a testovacia dokumentácia zodpovedajú konečnej konfigurácii.
Tento pracovný postup udržiava výber produktu viazaný na skutočné požiadavky na vozidlo. Poskytuje tiež jasnejší základ pre komunikáciu medzi výrobcami vozidiel, prevádzkovateľmi vozového parku, integrátormi, nákupnými tímami a montážnymi technikmi.
Často kladené otázky
Na čo slúžia LED výstražné svetlá hlavne?
Používajú sa na zvýšenie viditeľnosti vozidla a oznamovanie špeciálnych prevádzkových podmienok, ako je núdzová reakcia, práce na ceste, výstavba, údržba, prevádzka verejných služieb, riadenie dopravy alebo iné činnosti, ktoré si vyžadujú ďalšie povedomie.
Sú všetky farby výstražných svetiel vhodné pre každé vozidlo?
Nie. Farby výstražných svetiel je možné regulovať podľa krajiny, jurisdikcie, kategórie vozidla a typu služby. Pred špecifikovaním farby je potrebné potvrdiť cieľový trh a zamýšľanú funkciu vozidla.
Aký je rozdiel medzi svetelnou lištou a svetelnou hlavicou?
Svetelná lišta je vo všeobecnosti väčšia viacmodulová zostava, často inštalovaná na streche vozidla pre široké pokrytie. Svetelná hlavica je menší samostatný modul, ktorý možno rozmiestniť okolo prednej, zadnej, bočnej alebo inej časti tela.
Prečo by vozidlo používalo niekoľko malých modulov namiesto jednej veľkej svetelnej lišty?
Distribuované moduly môžu vyplniť medzery vo viditeľnosti spôsobené karosériou, vybavením alebo geometriou vozidla. Môžu tiež uľahčiť integráciu výstražných funkcií do oblastí, kde nie je praktická veľká strešná zostava.
Znamená vyšší jas vždy lepší varovný výkon?
Nie. Užitočný výkon varovania závisí aj od optického rozloženia, uhla pohľadu, montážnej polohy, osvetlenia pozadia, počasia, geometrie vozidla a správania blesku.
Kde má byť nainštalované výstražné svetlo?
Správna poloha závisí od vozidla a smerov, z ktorých je potrebné ju rozpoznať. Strecha, mriežka, zadná, bočná, priezor a skryté polohy majú rôzne výhody a obmedzenia.
Čo treba zvážiť pri stavebných vozidlách?
Medzi kľúčové hľadiská patria vibrácie, prach, blato, vystavenie nárazom, pohyb zariadenia, montážna sila, viditeľnosť okolo veľkých strojových konštrukcií, ochrana kabeláže a prístup k údržbe.
Aký dôležitý je ovládač?
Ovládač môže koordinovať viacero modulov a spravovať schválené vzory zábleskov, synchronizáciu, smerové sekvencie, farebné režimy a prepínacie funkcie. Je dôležitou súčasťou celkového systému varovania.
Prečo je dôležitá ochrana životného prostredia?
Výrobky namontované vo vozidle môžu čeliť dažďu, sprejom, prachu, blatu, soli, vibráciám, UV žiareniu a zmenám teploty. Kryt, šošovka, elektrické pripojenia, montážny hardvér a spôsob inštalácie by mali byť vhodné pre skutočné prostredie.
Aké druhy testov by sa mali zvážiť?
V závislosti od aplikácie a trhu môžu príslušné hodnotenia zahŕňať fotometrické testovanie, testovanie vibrácií, testovanie prieniku vody, hodnotenie korózie, hodnotenie teploty, elektrické testovanie a testovanie elektromagnetickej kompatibility.
Môžu byť varovné systémy prispôsobené pre rôzne modely vozidiel?
áno. Prispôsobenie môže zahŕňať veľkosť modulu, montážne konzoly, dĺžky káblov, konektory, logiku ovládača, vzory bleskov, farebné kombinácie a usporiadanie fyzickej inštalácie.
Ako môže vozový park štandardizovať varovné systémy pre rôzne vozidlá?
Vozový park môže stanoviť spoločné požiadavky na schválené farby, prevádzkové vzory, logiku ovládača, postupy zapojenia, konektory, ochranu životného prostredia a kontrolné postupy, pričom sa fyzická montážna konfigurácia môže líšiť podľa modelu vozidla.
Čo je najdôležitejšie pri výbere varovného systému?
Najdôležitejším faktorom je, či celý systém jasne komunikuje prevádzkový stav vozidla za podmienok, v ktorých bude vozidlo skutočne fungovať. To si vyžaduje zváženie aplikácie, pozorovacích uhlov, montáže, optiky, farby, ovládania, elektrickej kompatibility, ochrany životného prostredia a príslušných požiadaviek.
Ako môže lepší dizajn varovania vytvoriť jasnejšiu komunikáciu vozidla?
Efektívne výstražné osvetlenie vozidla je výsledkom koordinovaného inžinierstva a nie jedinej špecifikácie. Technológia LED poskytuje flexibilný základ, ale konečný výkon závisí od optického dizajnu, farby, správania blesku, montážnej polohy, logiky ovládania, elektrickej integrácie, ochrany životného prostredia a samotného vozidla.
Nákladné vozidlo pri cestnej údržbe môže pri zastavení mimo premávky potrebovať silné zadné a bočné rozpoznanie. Stavebný stroj môže potrebovať zvýšené pokrytie okolo veľkej konštrukcie. Poľnohospodárske zariadenia môžu vyžadovať výstražnú viditeľnosť okolo príslušenstva pri práci v meniacom sa počasí. Záchranné vozidlo môže vyžadovať viacero koordinovaných modulov s jasne definovanými prevádzkovými režimami.
Tieto scenáre ukazujú, prečo by sa výstražné zariadenie malo plánovať ako systém. Každý modul by mal mať dôvod na inštaláciu. Každá montážna poloha by mala spĺňať požiadavku na viditeľnosť. Každá funkcia regulátora by mala zodpovedať prevádzkovej potrebe.
Pre prevádzkovateľov vozových parkov a integrátorov vozidiel tento prístup tiež uľahčuje štandardizáciu. Je možné stanoviť spoločné požiadavky na farby, vzory, ovládače, kabeláž, spôsoby montáže, ochranu životného prostredia a kontrolu, pričom je možné, aby každá platforma vozidla používala konfiguráciu vhodnú pre jej vlastnú štruktúru karosérie.
Pre výrobcov rovnaký princíp podporuje užitočnejšie prispôsobenie. Namiesto výmeny komponentov bez definovaného účelu je možné vyvinúť prispôsobený systém pre konkrétnu úlohu vozidla, požiadavku na montáž, zónu viditeľnosti, podmienky prostredia alebo architektúru ovládania.
V konečnom dôsledku dobre skonštruovanéVýstražné LED svetláby mal uľahčiť rozpoznanie vozidla a jeho prevádzkový stav. Cieľom nie je vizuálny exces. Cieľom je spoľahlivá, jasná, vhodne riadená komunikácia medzi vozidlom a ľuďmi okolo neho.
Potrebujete konfiguráciu výstražného osvetlenia špecifického pre vozidlo?
NOVAposkytuje riešenia výstražného osvetlenia vozidiel pre rôzne prevádzkové prostredia, konštrukcie vozidiel, montážne požiadavky, riadiace systémy a aplikačné scenáre. Pre konfiguráciu zodpovedajúcu požiadavkám vášho projektu,kontaktujte násprediskutovať technické detaily.
